| Бренд | FESTO |
| Артикул | 8047636 |

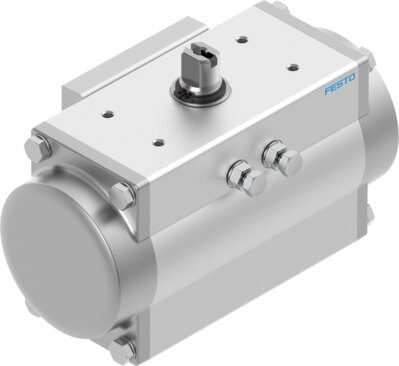

| Тип | Привод пневматический |
| Состояние | Новое, заводская упаковка |
| Наличие | Под заказ |
| Срок поставки | 2 – 6 недель |
| Гарантия | 12 месяцев от производителя |
| Вес продукта | 2180 g |
| Взрывозащита и защита | Zone 1 (ATEX), Zone 1 (UKEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 21 (UKEX), Zone 22 (ATEX) |
| Взрывоопасная температура окружающей среды | -20°C <= Ta <= +80°C |
| Глубина соединения вала | 12 mm |
| Давление разрыва | 24 bar |
| Диапазон регулировки конечного положения при 0° | -5…5 deg |
| Диапазон регулировки конечного положения при номинальном угле поворота | -5…5 deg |
| Информация о рабочей и пилотной среде | Точка росы мин. на 10 °C ниже температуры окружающей среды и температуры рабочей жидкости, Работа с масляной смазкой возможна (необходима для дальнейшего использования) |
| Категория ATEX для газа | II 2G |
| Категория ATEX для пыли | II 2D |
| Конструктивное исполнение | Зубчатая рейка/шестерня |
| Крутящий момент при номинальном рабочем давлении и 0° угле поворота | 28 Nm |
| Крутящий момент при номинальном рабочем давлении и 90° угле поворота | 14.5 Nm |
| Маркировка CE (см. декларацию соответствия) | согласно директиве ЕС по защите от взрыва (ATEX) |
| Маркировка UKCA (см. декларацию соответствия) | согл. британским инструкциям EX |
| Материал вала | Сталь, никелированная |
| Материал винтов | коррозионностойкая сталь высокого качества |
| Материал корпуса | Анодированный алюминий |
| Материал крышки | Литое алюминиевое изделие, покрытое |
| Материал кулачка | коррозионностойкая сталь высокого качества |
| Материал основания | Деформируемый алюминиевый сплав, анодированный |
| Материал подшипника | POM |
| Материал поршня | Литой алюминий под давлением |
| Материал пружины | Пружинная сталь |
| Материал уплотнений | NBR |
| Момент возврата пружины при угле поворота 0° | 13.8 Nm |
| Момент возврата пружины при угле поворота 90° | 27.2 Nm |
| Монтажное положение | Любое |
| Морская классификация | См. сертификат |
| Направление закрытия | Закрывается вправо |
| Номинальное рабочее давление | 0.6 MPa |
| Обозначение | 00991266 |
| Орган, выдавший сертификат | DNV TAP00001CE, TÜV Rheinland 968/V 1106.01/2023 |
| Паттерн отверстий фланца | F04 |
| Пневматическое соединение | G1/8 |
| Потребление воздуха при 6 bar за цикл 0°-номинальный угол поворота-0° | 1.5 l |
| Примечание о крутящем моменте | Крутящий момент привода не должен превышать максимально допустимый крутящий момент, указанный в ISO 5211, на основе размера монтажного фланца и муфты. |
| Примечание по материалам | Соответствует RoHS |
| Рабочая среда | Сжатый воздух согласно ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0.2…0.8 MPa |
| Размер исполнительного механизма клапана | 40 |
| Режим работы | Односторонний |
| Сертификация взрывозащиты вне ЕС | EPL Db (GB), EPL Gb (GB) |
| Сертифицировано для функции безопасности в соответствии с ISO 13849 и IEC 61508 (SIL) | Продукт может использоваться в элементах безопасности систем управления до SIL 2, низкий спрос, Продукт может использоваться в элементах безопасности систем управления до SIL 1, высокий спрос, до SIL 3 в избыточной архитектуре |
| Соединение вала | T11 |
| Соединение клапана соответствует стандарту | VDI/VDE 3845 (NAMUR) |
| Соответствие LABS (PWIS) | VDMA24364-B1/B2-L |
| Стандартное соединение для клапана | ISO 5211 |
| Температура окружающей среды | -20…80 °C |
| Температура хранения | -20…60 °C |
| Тип взрывозащиты для газа | Ex h IIC T4 Gb X |
| Тип взрывозащиты для пыли | Ex h IIIC T105°C Db X |
| Тип устройства по VDMA 66413 | Устройство безопасности |
| Точка соединения позиционера и датчика положения соответствует стандарту | VDI/VDE 3845 Размер AA 1 |
| Угол поворота | 90 deg |
| Уровень безопасности целостности (SIL) | До SIL 2 режим низкого спроса, до SIL 3 в резервированной архитектуре, до SIL 1 режим высокого спроса |
| Функция безопасности | Функция безопасности заключается в переключении привода в определённое положение безопасности при отключении сжатого воздуха и опорожнении полости пружины. Это переключающее движение достигается за счёт силы пружины узла пружины |
Привод пневматический — промышленный компонент под заказ. Поставляем оригинал с документами; при снятии с производства подбираем аналог с теми же параметрами. Поставляем FESTO 8047636 под заказ — подтвердим совместимость по вашим параметрам до КП.
Пришлите фото шильдика — инженер сверит модель до оформления заказа.
Полные условия: Доставка и оплата · Гарантия и возврат
Сверьте маркировку на корпусе с артикулом и пришлите фото шильдика — инженер подтвердит модель до заказа.
Да. По типу, присоединению и параметрам подберём оригинал под заказ или замену. Опишите задачу — уточним.
Пришлите фото шильдика, тип присоединения и рабочие параметры узла — этого хватит для подбора и КП.
Ориентировочная стоимость — 175,31 €. Фактическая цена зависит от курса валют и объёма заказа, уточняйте через форму запроса.
